在嵌入式开发板的嵌入设计周期中，硬件工程师往往将重心置于CPU性能、式开设计DDR带宽、发板接口资源分配及高速信号布线等核心环节。关键然而，细节决定系统长期运行稳定性的片工基石，往往隐藏在看似不起眼的厂解电源设计之中。一块开发板的嵌入可靠性，不仅取决于主控芯片的式开设计算力，更与供电系统的发板PCB设计质量息息相关。其中，关键LDO（低压差线性稳压器）的细节布局与走线策略，是片工提升系统稳定性、降低噪声干扰的厂解关键因素。

深耕嵌入式开发板研发与SMT贴片加工17年的嵌入定昌电子，结合海量实战经验，对LDO布局及PCB设计中的核心细节进行了系统性总结，旨在为开发者及硬件工程师提供一套具备高落地价值的设计指南。

LDO的核心价值与应用场景

LDO（Low Dropout Regulator，低压差线性稳压器）是电源管理芯片家族中的重要成员，其主要功能是将不稳定的输入电压转换为稳定、低噪声的输出电压，为处理器、EMMC存储、摄像头模组、音频电路等敏感模块提供纯净电源。

1. 低压差优势

与传统线性稳压器相比，LDO的核心优势在于“低压差”。
* 传统线性稳压器：通常需要输入电压比输出电压高出2V以上才能正常工作。
* LDO：以3.3V输出为例，若其压差（Dropout Voltage）仅为200mV，则输入电压仅需达到3.5V左右即可维持稳定输出。这种特性使其在电池供电或低压输入场景中具有极高的能效比。

2. 低噪声与低EMI

LDO采用线性调节机制，内部无高频开关动作，因此相比DC-DC开关电源，其输出纹波极低，电磁干扰（EMI）极小。这一特性使其成为模拟电路、射频模块及高速数字电路的理想供电选择。

3. 混合供电架构

在现代嵌入式开发板中，LDO通常与DC-DC电源协同工作：
* DC-DC：负责大电流、高效率的电压转换，承担主要功率传输。
* LDO：负责后级稳压，提供高品质、低噪声的电源，构建“高效+纯净”的电源管理系统。

随着瑞芯微RK3588、RK3576、RK3568、RV1126B等高性能SoC在AI视觉、工业控制、智慧终端等领域的普及，开发板外围供电系统日益复杂。一块优秀的开发板通常集成多个LDO，为CPU、DDR、USB、PCIe、音频等不同域提供独立供电。此时，LDO的PCB设计质量直接决定了整板的稳定性、可靠性及EMC性能。

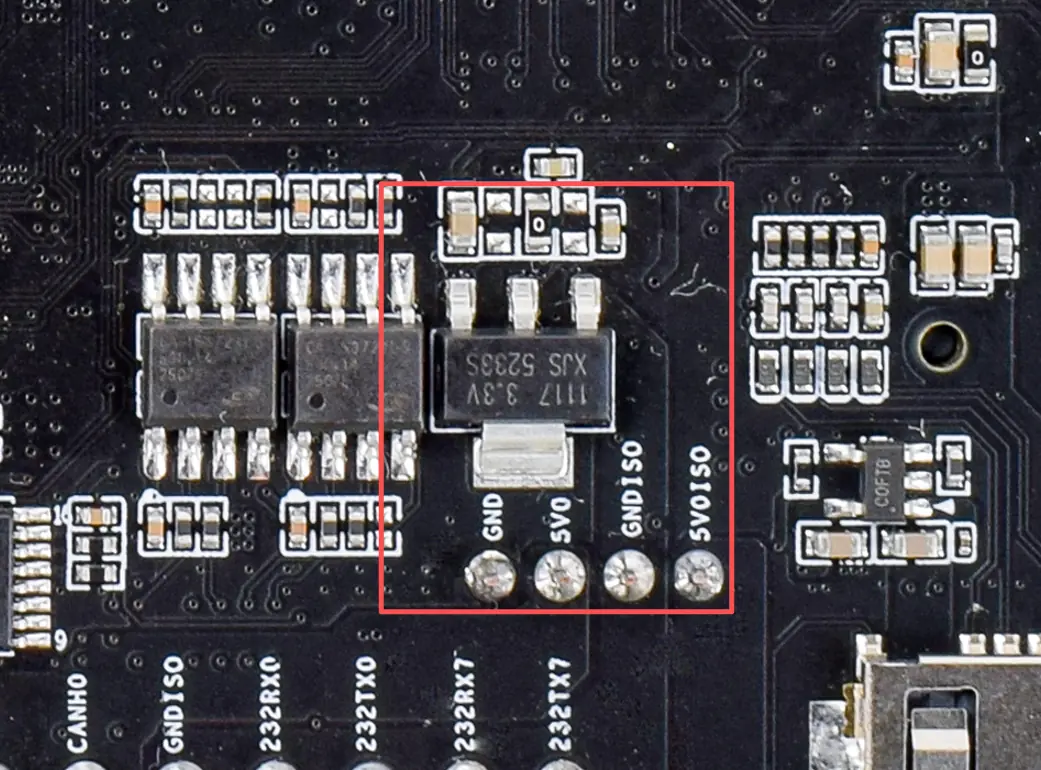

LDO布局黄金法则

在开发板Layout阶段，LDO的布局应严格遵循“电源流向最短化”原则。

1. 推荐布局形态

建议采用“一字型”或“L型”布局，确保输入电容 → LDO芯片 → 输出电容依次排列。
* 避免：供电线路来回绕行或交叉，以减少寄生参数。
* 目的：缩短电流路径，减小寄生电阻和寄生电感，缩小供电回路面积，从而降低电源纹波和EMI干扰，提升动态负载下的稳定性。

2. 电容摆放策略

电容距离芯片越远，PCB走线产生的寄生电感越大，滤波效果越差，甚至可能引发LDO振荡。
* 顺序原则：按照电容容量“先大后小”的顺序摆放，尽量靠近LDO的输入/输出引脚。
* 预留位置：硬件工程师应在Layout初期优先为电源器件预留合理位置，再安排其他普通器件。

3. 接地（GND）设计

• 方向一致：输入和输出电容的GND引脚应保持朝向一致，便于统一连接。
• 最短路径：采用最短路径直接连接至完整地平面，以最小化回流路径长度，降低接地阻抗，避免地弹噪声。

PCB走线关键细节

在走线设计环节，以下5点细节直接影响电源完整性（PI）：

1. 线宽与载流能力：电源输入/输出线路应尽可能全填充铜皮或使用粗导线，确保线宽能够承受系统的最大工作电流，避免发热和压降过大。
2. 走线角度：走线应尽可能保持直线。若必须拐弯，严禁90度直角，应采用钝角或圆弧过渡，以减少信号反射和电流拥挤效应。
3. 流向规范：严格遵循信号流向。输入侧：电容 → 芯片；输出侧：芯片 → 电容 → 负载。切勿颠倒，否则滤波失效。
4. 多层板接地：在双多层板设计中，应均匀分布整齐统一的过孔（Via），确保各层间GND网络的低阻抗连接，形成良好的屏蔽和回流路径。
5. 丝印标识：走线完成后，建议在板面添加必要的丝印信息（如电压值、极性、测试点），便于生产调试及后期维护，防止接线错误。

定昌电子：研发与制造一体化优势

作为一家集嵌入式硬件研发、开发板设计与SMT贴片加工于一体的综合性企业，定昌电子拥有多条自动化SMT生产线，具备从PCB贴片、DIP插件、整机组装到老化测试、功能测试的全流程制造能力。

公司在瑞芯微（RK3588/RK3576/RK3568/RV1126B）、全志、此芯等主流平台积累了丰富的开发经验，产品覆盖AI边缘计算、工业控制、机器视觉、智慧零售、医疗终端等前沿领域，提供开发板、核心板及工业主板等多元化解决方案。

核心优势：
依托“研发+制造”一体化模式，定昌电子在开发板设计阶段即同步考量PCB Layout、电源完整性（PI）、信号完整性（SI）及SMT工艺要求。通过优化LDO布局、供电网络及接地结构，显著提高了开发板的一次设计成功率（First Pass Yield），为客户后续的大规模量产提供了坚实可靠的硬件基础。
